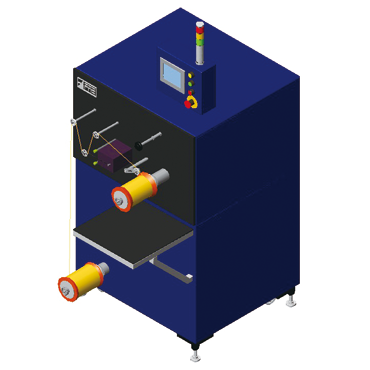

单张力浮动杆复绕装置
Single Dancer Type Rewinding Machine
特点 / Features
- 对应超低张力（0.5cN～）
- 对应高速运转（～1000m/min）
- 放线・收线的张力采用1个张力浮动杆提供。
用途 / Applications
- 可以作为出厂用线轴的小卷复绕装置。
- 可以作为各种检查工序的复卷装置。
（根据客户要求，可以在复卷装置上安装检查仪器）
| 型号 | RSBT-01H |
|---|---|
| 材料 | 金・铜・不锈钢・其他超细线材 |
| 线径 | φ0.01mm~ |
| 线盘尺寸 | 最大外径:φ160mm / 最大外宽:176mm |
| 张力 | 0.5~7.0cN / 1.0~15.0cN / 5.0~35.0cN / 10.0~100.0cN |
| 排线线距 | ~1mm/rev |
| 排线宽 | ~170mm |
| 速度 | ~1000m/min(MAX5500rpm) |
| 外形尺寸 | L1000 x W800 x H1780 mm *包括安全罩。 |
*关于张力，请按照用途进行选择。

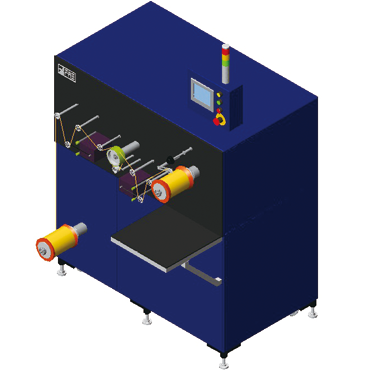

双张力浮动杆的复绕装置
Twin Dancer Type Rewinding Machine
特点 / Features
- 对应超低张力（0.5cN～）
- 对应高速运转（～1000m/min）
- 可以分别设定放线・收线张力。
用途 / Applications
- 可以作为出厂线轴的小卷复绕装置。
- 可以作为各种检查工序的复卷装置使用。
（根据客户要求，可以在复卷装置上安装检查仪器）
| 型号 | RTBT-01H |
|---|---|
| 材料 | 金・铜・不锈钢・其他超细线材 |
| 线径 | φ0.01mm~ |
| 线盘尺寸 | 最大外径:φ160mm / 最大外宽:176mm |
| 张力 | 0.5~7.0cN / 1.0~15.0cN / 5.0~35.0cN / 10.0~100.0cN |
| 排线线距 | ~1mm/rev |
| 排线宽 | ~170mm |
| 速度 | ~1000m/min(MAX5500rpm) |
| 外形尺寸 | L1000 x W1200 x H1780 mm *包括安全罩。 |
*关于张力，请按照用途进行选择。

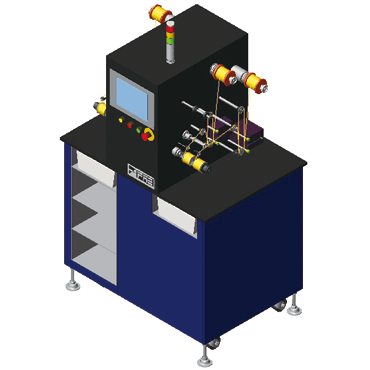

适用于键合线的小卷复绕装置
Rewinding Machine for Bonding Wire
特点 / Features
- 可以同时完成4个线轴的复绕。
- 放线轴采用4轴独立控制，可以分别设定张力。
- 根据需要可以配置HEPA过滤罩。
用途 / Applications
- 可以作为键合线出厂用小卷复绕装置。
| 型号 | BW-RW4 | |
|---|---|---|
| 材料 | 金・铜・不锈钢・其他超细线材 | |
| 线径 | φ0.01mm~ | |
| 线盘尺寸 | 放线 | 最大外径:φ80mm / 最大外宽:80mm |
| 收线 | 最大外径:φ58.5mm / 最大外宽:47mm | |
| 张力 | 0.5~7.0cN / 1.0~15.0cN | |
| 最大排线摆动速度 | ~200mm/s(最大排线线距:10mm) | |
| 最大排线宽 | ~50mm | |
| 速度 | ~300m/min(放卷轴:MAX3000rpm 收卷轴:MAX2000rpm) | |
| 外形尺寸 | L700 x W990 x H1760 mm *包括安全罩。 | |
*关于张力，请按照用途进行选择。
